桥梁施工图设计这些点必须注意!

所属分类:公司新闻    发布时间: 2022-05-23    作者:admin
  分享到:
二维码分享

施工图设计为工程设计的一个阶段,在初步设计、技术设计两阶段之后。这一阶段主要通过图纸,把设计者的意图和全部设计结果表达出来,作为施工制作的依据,它是设计和施工工作的桥梁。作为桥梁设计师,桥梁施工图设计的这些事儿,必须熟记于心!

桥梁施工图设计标准

1、设计车速:主线100 Km/h。

2、路基宽度:整体式路基为26.00 米。分离式路基为13.00 米。

3、桥涵设计荷载:公路-I 级。

4、设计洪水频率:特大桥1/300,大、中、小桥、涵洞等构造物1/100。

5、涵洞与路基同宽,桥梁比路基两侧各少25cm(桥台与路基同宽)。

6、被交叉道路净高要求(净宽可根据原路情况调整)。

高速、一级、二级公路 净高:5.00m;

三级、四级公路 净高:4.50m;

城镇道路 按规划要求;

汽 通 净高:3.50m,净宽不小于6.0m;

机 通 净高:2.70m,净宽不小于4.5m;

人 通 净高:2.20m,净宽不小于4.0m。

对现有道路宽度大于标准尺寸的采用现有道路宽度,桥下净高地方有特殊要求的,可能的前提下原则上满足地方要求,但桥型布置图立面中通道净高设置应按照规范要求标准标注。对现状有道路通行要求的,应考虑预留桥下必要的施工空间。

7、地震动峰值加速度系数0.05,Ⅵ设防。

设计深度应满足《公路工程基本建设项目设计文件编制办法》的要求。图表格式应满足交通部《公路工程基本建设项目设计文件图表示例》的要求。其余技术指标均按交通部部颁《公路工程技术标准》(JTG B01—2014)执行。

桥梁施工图设计需收集的资料

1、路线平面图及直、曲线一览表、超高渐变表,路线断链设置表;

2、路线纵断面设计图及竖曲线表;

3、路基标准横断面、桥梁标准横断面;

4、桥梁工程一览表、涵洞工程一览表、分离式立体交叉工程一览表、通道天桥一览表、互

通区结构物一览表;

5、桥梁水文资料,对跨河、溪沟中、小跨径桥梁、排水涵洞,要求有调查水位及行洪流量计算。

6、工程地质柱状图、勘察报告。

7、标准图及图框。

8、桥位地形资料(即路线平面图)。

9、桥涵现场调查资料。

10、各类测量资料,如地形复杂位置(主要是桥台、桥墩位置)横向地面线实测资料。

11、其他设计所需资料。

桥涵设计这些点必须注意

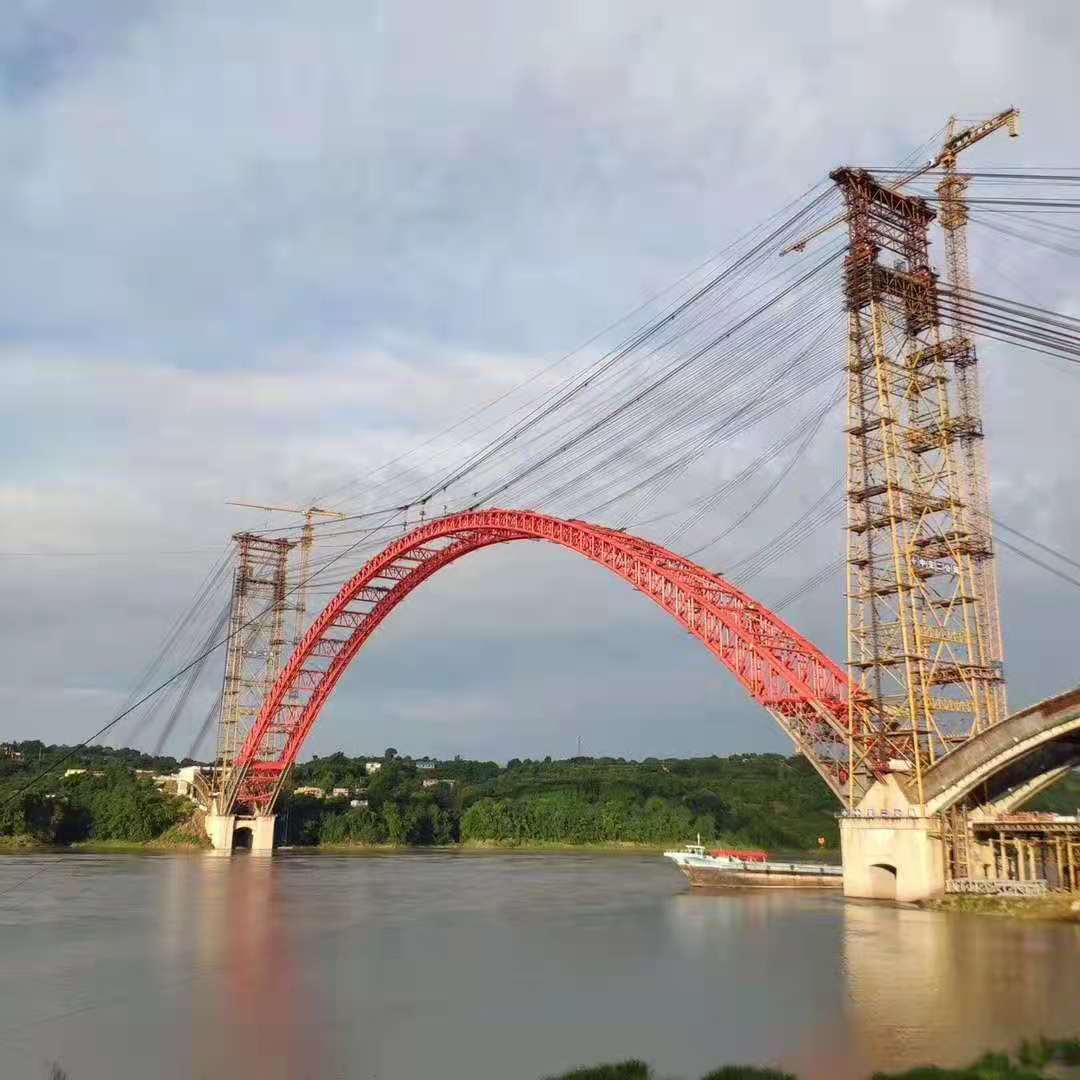

西安桥梁施工图设计

西安桥梁施工图设计

1、总体布置与要求

(1)要求每座桥梁设计时,需首先完成桥型布置图、桥位平面布置图设计,设计人员应对桥位及桥跨合理性作出判断,并将自查意见提交项目分项负责人,分项负责人汇总设计人员意见及桥型布置图提交院评审,根据评审意见继续完成其他设计图纸,项目分项负责人负责与各专业信息沟通。

设计每座桥梁之前,应仔细考虑并列出该桥需出图纸清单,以免遗漏。图纸复核人员也应对图纸进行核对,查缺补漏。

(2)桥隧相连桥梁须做好与隧道专业的对接。

(3)桥梁布设要重点避开各类重要管线。

(4)桥梁跨被交路并在中央分隔带布墩的,必须根据被交路实测资料及被交路平面、纵面、超高、中央分隔带宽度等因素,中墩两侧必须设置防撞护栏并留有缓冲变形的余地,需重点核查桥墩、护栏设置后被交路的通行限界。并考虑被交路中央分隔带内管线布置空间。

桥梁跨被交路需考虑被交路拓宽可行性并在结构布置上做好相关预留。

(5)桥梁桥跨总体布置与改路、改沟、改渠布置方案密切相关,单桥设计人要注意加强与现场调查人员的衔接,现场调查人员应将现场调查情况向单桥设计人完整准确交底对接,桥跨布置要与改路、改沟工程设计做好衔接,桥位平面和桥型布置图中应将对接确定的改路改沟布置方案加以示意。

(6)端承桩设计时要注意桩端持力层岩性的离散性,认真核查桩位处持力层岩性类别、单轴极限抗压强度、破碎程度,根据计算合理确定进入持力层深度和桩长,严防不问岩性将中风化软岩一律按2.5d(或3d)确定入岩深度和桩长。桥型布置图(立面)中要求注明持力层岩石的单轴极限抗压强度指标并注明桩基进入持力层深度要求,以方便判断核查桩基设计的安全性与合理性。

15、主要材料

一般情况下,可参考以下规定。

1、上部结构:预应力混凝土结构(空心板、小箱梁、T 梁、矮T 梁、现浇箱梁):C50 砼支架施工的普通钢筋混凝土连续箱梁结构:C40 砼预应力混凝土预制板梁结构桥面调平层、桥面连续:C50 砼预制或现浇普通钢筋混凝土板梁及其调平层:C40 砼伸缩缝:C50 聚丙烯纤维混凝土。

2、下部结构:常规墩、台盖梁及挡块,垫石、耳、背墙、牛腿、墩柱、肋台台身、U 台台帽、搭板、枕梁、U台侧墙顶1.0m 范围、中系梁、护栏:C35 砼;预应力盖梁采用C40 砼,球型钢支座垫石采用C40砼。底系梁、钻孔灌注桩、扩大基础、U 台侧墙下部、U 台台身及基础、承台:C30砼空心薄壁墩墩身及盖梁:C40。

16、工程数量

各材料数量精度统一为:钢材—0.1Kg,混凝土---0.1m3,长度---0.01m,填挖方---1 m3。

墩台基础(包括地系梁、承台、扩基,不包括桩基)挖方数量应详细计算:基础每侧各扩大0.5m、并按照1:1 的坡率开挖基坑,计算开挖体积。

14、涵洞

⑴涵洞孔径一般大于等于1.5m,对于倒虹吸圆管涵的直径不应小于1.0m,孔径大小应满足排灌流量及养护需要。

⑵钢筋混凝土盖板涵一般适用于流量较大或兼行人的涵洞,涵位宜设在地质条件较好的山坡坡脚附近,但涵身开挖量不宜太大。

⑶钢筋混凝土圆管涵一般适用于流量较小的涵洞。

⑷当填土较高时,涵洞的强度、地基强度等应进行验算。涵洞的沉降变形宜与相邻的路基相协调,涵洞的过水断面应考虑沉降的影响。

17、关于电子文档的管理

为了便于设计后的电子文档的归档管理,每个桥的文件单独设置一个目录,目录为桥名+设计人员名称。每个图形文件的名称前必须有桥名,如“XX 桥桥墩一般构造图”;电子文档的的存档名称必须采用汉字,并按先后顺序进行编号,编号原则为先总体后局部,先上部后下部,先桥台后桥墩,先主要结构后附属结构。
