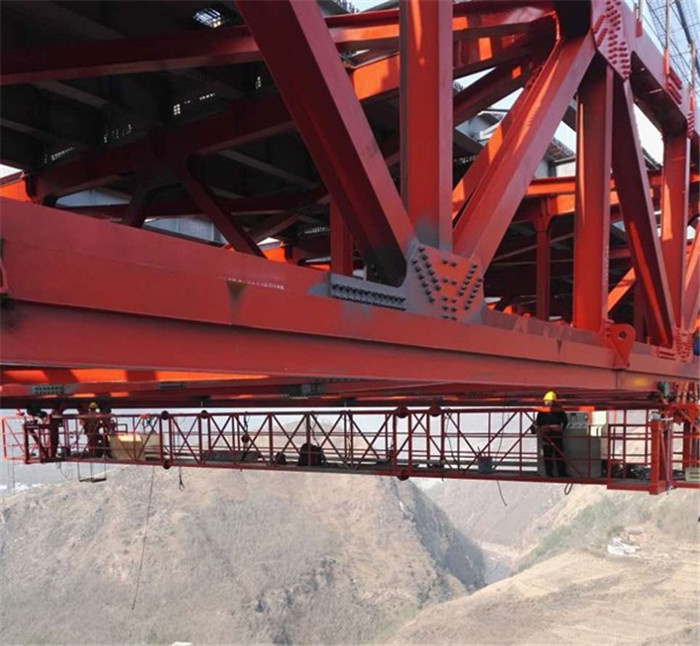

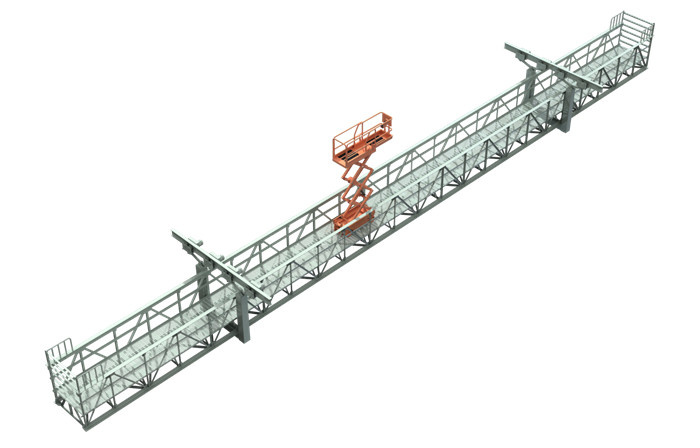

下弦悬挂检查小车采用悬挂式吊车方案,即走行机构通过钢轮倒置于工字钢轨道上,车架与走行机构相连,在电机的驱动下运行。车架主要由方形钢管制成的框架式栓焊结构,是检修桥梁时用于载人和放置工具、材料的平台,整车可在轨道上沿桥梁纵向行走。整个车架为可拆卸式结构。这种结构简单,组装方便,便于拆卸和运输。能方便工作人员对桥梁底部进行全方位检查。车架上部安装焊接有花纹钢板或钢板网,便于工作人员工作行走。
主要技术参数
技术参数
单位
下弦悬挂检查车
行走速度
m/min
8
检查速度
m/min
5
整机.大载重
kg
1000
工作状态抗风能力
m/s
12m/s
停车状态抗风能力
m/s
35m/s
检查车重量
吨
≤5吨
